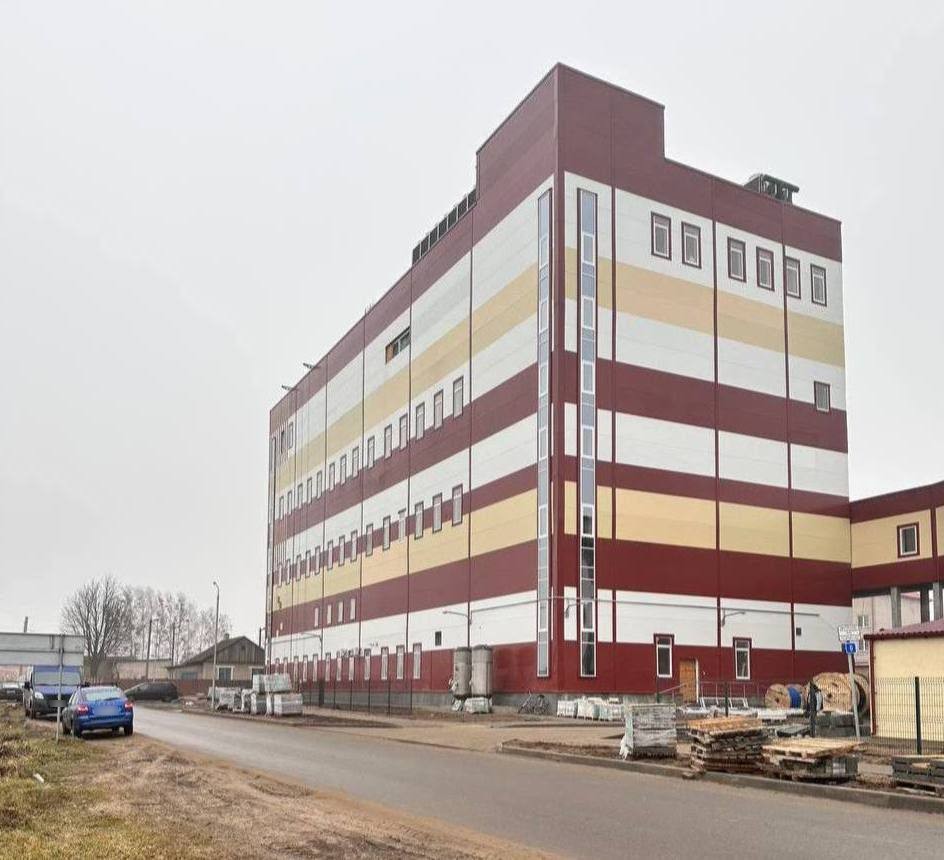

Вентиляция фармацевтического производства: кейс завода в Ганцевичах

Вентиляция фармацевтического производства — это не только воздухообмен. Нужно круглый год держать температуру и влажность, разделить приточный и вытяжной воздух и сделать оборудование, которое моют и обслуживают без остановки цеха. На заводе по переработке плазмы крови в Ганцевичах FERC решил эту задачу 21 приточно-вытяжной установкой собственного производства и установкой с адсорбционным осушением — тоже производства FERC. Общая производительность оборудования — свыше 150 000 м³/ч.

Объект и задача

Заказчик — РНПЦ трансфузиологии и медицинских биотехнологий. Завод перерабатывает плазму крови, поэтому требования к воздуху здесь как у фармацевтического производства:

• гигиеническое исполнение вентиляционного оборудования;
• поддержание температуры и влажности во всех обслуживаемых помещениях;
• круглый год — относительная влажность не выше 40 % в двух производственных помещениях;
• нагрев зимой, охлаждение летом и увлажнение в отопительный сезон.

Решение FERC

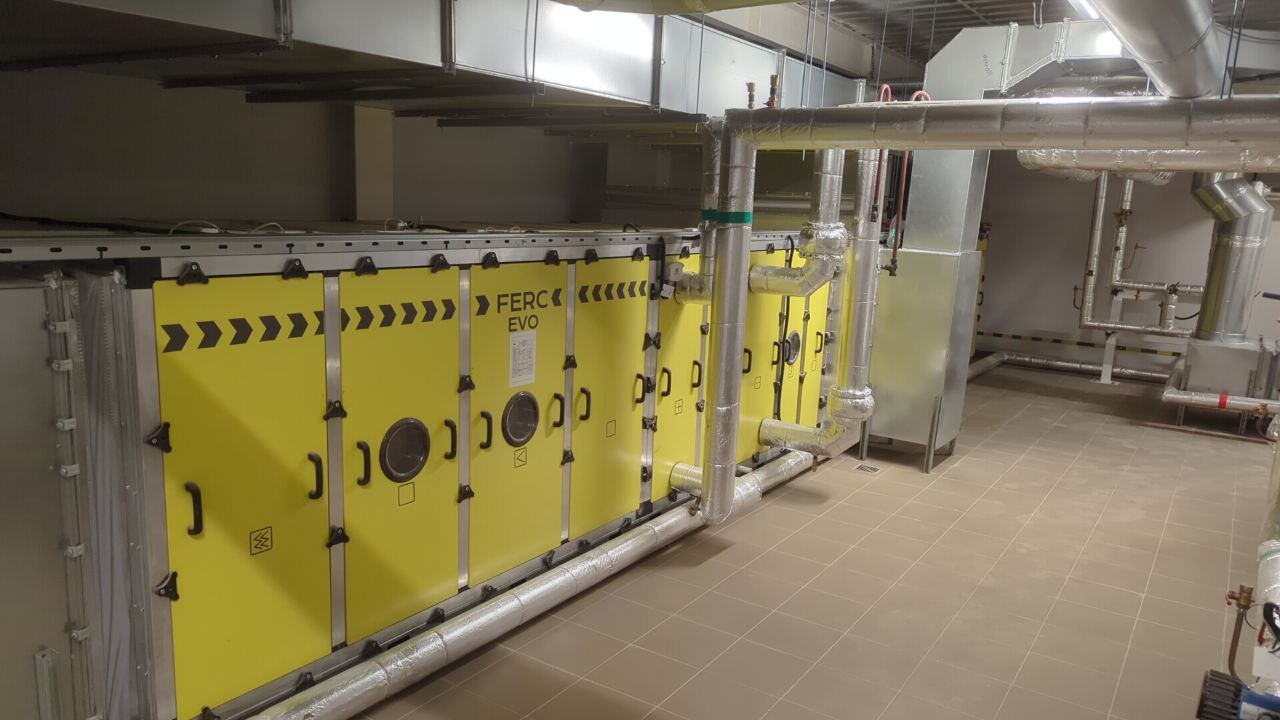

21 приточно-вытяжная установка FERC разных серий. Объект реализован в 2024 году на установках FERC предыдущего поколения каркасного типа: в гигиеническом исполнении для чистых зон, а также общепромышленные и подвесные. Сегодня такие задачи FERC решает серией EVO-H «Гигиена» для медицины, фармы и чистых помещений. В состав установок на объекте вошли:

• Утилизация тепла — гликолевые, пластинчатые и роторные рекуператоры — под задачу каждой зоны
• Нагрев — водяной нагреватель
• Охлаждение — водяной охладитель
• Увлажнение — паровое
• Поддержание параметров — температура и влажность — на всех установках

Почему для чистых зон — гликолевый рекуператор. В нём приточный и вытяжной потоки полностью разделены: тепло передаёт промежуточный теплоноситель, а воздух из чистых зон не может попасть обратно в приток. Для фармацевтики это главный аргумент. Там, где технология это допускает, на объекте работают пластинчатые и роторные рекуператоры FERC. Сравнение всех трёх типов — в статье «Роторный, пластинчатый или гликолевый рекуператор».

Установка с адсорбционным осушением производства FERC. Её поставили для двух помещений, где влажность круглый год должна быть не выше 40 %.

Почему для 40 % нужен адсорбер

Обычная схема осушения — охладить воздух ниже точки росы, отвести конденсат и догреть. Для комфортных параметров этого хватает: после охладителя воздух около 13 °C, затем его догревают.

Пример. Чтобы в помещении было +20 °C и 40 %, точка росы воздуха должна быть около +6 °C. Значит, охладитель должен остудить воздух примерно до этой температуры — и держать её круглый год, в том числе зимой и в межсезонье. Это близко к границе, где конденсат на ламелях начинает замерзать, а холодильная машина работает в неудобном режиме.

Адсорбционный осушитель работает иначе: влагу из воздуха поглощает сорбент, а не холодная поверхность. Поэтому низкую влажность можно держать независимо от сезона и без глубокого охлаждения.

Что получил заказчик

• 21 приточно-вытяжную установку разных серий и установку с адсорбционным осушением — всё от одного производителя.
• Свыше 150 000 м³/ч общей производительности.
• Круглогодичное поддержание температуры и влажности, а в двух помещениях — не выше 40 %.
• Рекуперацию тепла без смешения потоков.

Другие фармобъекты FERC

• Производство ветеринарных препаратов ООО «ТМ», Минск. 4 приточно-вытяжные установки для чистых зон, свыше 70 000 м³/ч. Водяной нагрев и паровое увлажнение зимой, водяное охлаждение и электрический нагрев летом, две ступени фильтрации. Производство прошло валидацию и имеет протоколы соответствия GMP.
• Биотехнологическое производство в индустриальном парке «Великий Камень». 20 гигиенических установок общей производительностью 140 000 м³/ч: гликолевые рекуператоры, водяной нагрев, фреоновые испарители.

Все объекты — на странице «Объекты».

Что FERC делает для таких проектов

• Подбор установки под помещение и параметры: EVO собирается под объект, число типоразмеров не ограничено.
• Свои узлы: медно-алюминиевые теплообменники, гликолевые утилизаторы, каплеуловители и поддоны из нержавеющей стали, шкафы управления.
• Сервис по желанию заказчика: шеф-монтаж, соединение секций, пусконаладка, обслуживание — по договору или, по договорённости, в стоимости поставки.
• Гарантия — 2 года, расширенная — до 5 лет.

Что прислать для расчёта фармобъекта

1. Перечень помещений: площади, высоты, классы чистоты.
2. Температура и влажность зимой и летом, допустимые отклонения.
3. Расходы приток и вытяжка или кратности, перепады давления между зонами.
4. Теплоноситель и источник холода: вода, гликоль, фреон.
5. Классы фильтров и материал корпуса.
6. Система диспетчеризации объекта: шкаф управления FERC поддерживает протоколы Modbus и BACnet.

Если данных мало — пришлите, что есть: инженеры FERC уточнят остальное.
