Фильтры вентустановки: классы, перепад давления и когда менять

Фильтр — самая дешёвая часть установки и одна из самых дорогих в эксплуатации. От него зависят чистота воздуха, состояние теплообменников и реальный расход воздуха через полгода работы. Разберём, как выбрать класс и не ошибиться с расчётом.

Классы: EN 779 и ISO 16890

В проектах до сих пор чаще встречаются привычные классы G4, F7, F9 по старому EN 779. Новый стандарт ISO 16890 оценивает фильтр по доле улавливаемых частиц разного размера: PM10, PM2,5 и PM1. Приблизительное соответствие:

• G4 — ISO Coarse 60–90% — Первая ступень, защита установки
• M5 — ePM10 50–65% — Первая ступень для запылённой зоны
• F7 — ePM1 50–65% — Вторая ступень: офисы, общественные здания
• F9 — ePM1 80–90% — Вторая ступень: медицина, перед HEPA
• E10–H11 (EN 1822) — Финальная ступень для чистых зон

Точного перевода между стандартами нет: методики испытаний разные, поэтому в ТЗ лучше указывать класс по одному стандарту и не смешивать.

Ступени фильтрации

• Первая ступень стоит на входе всегда. Её задача — защитить саму установку: рекуператор, теплообменники, вентилятор. Чаще всего это панельный фильтр.

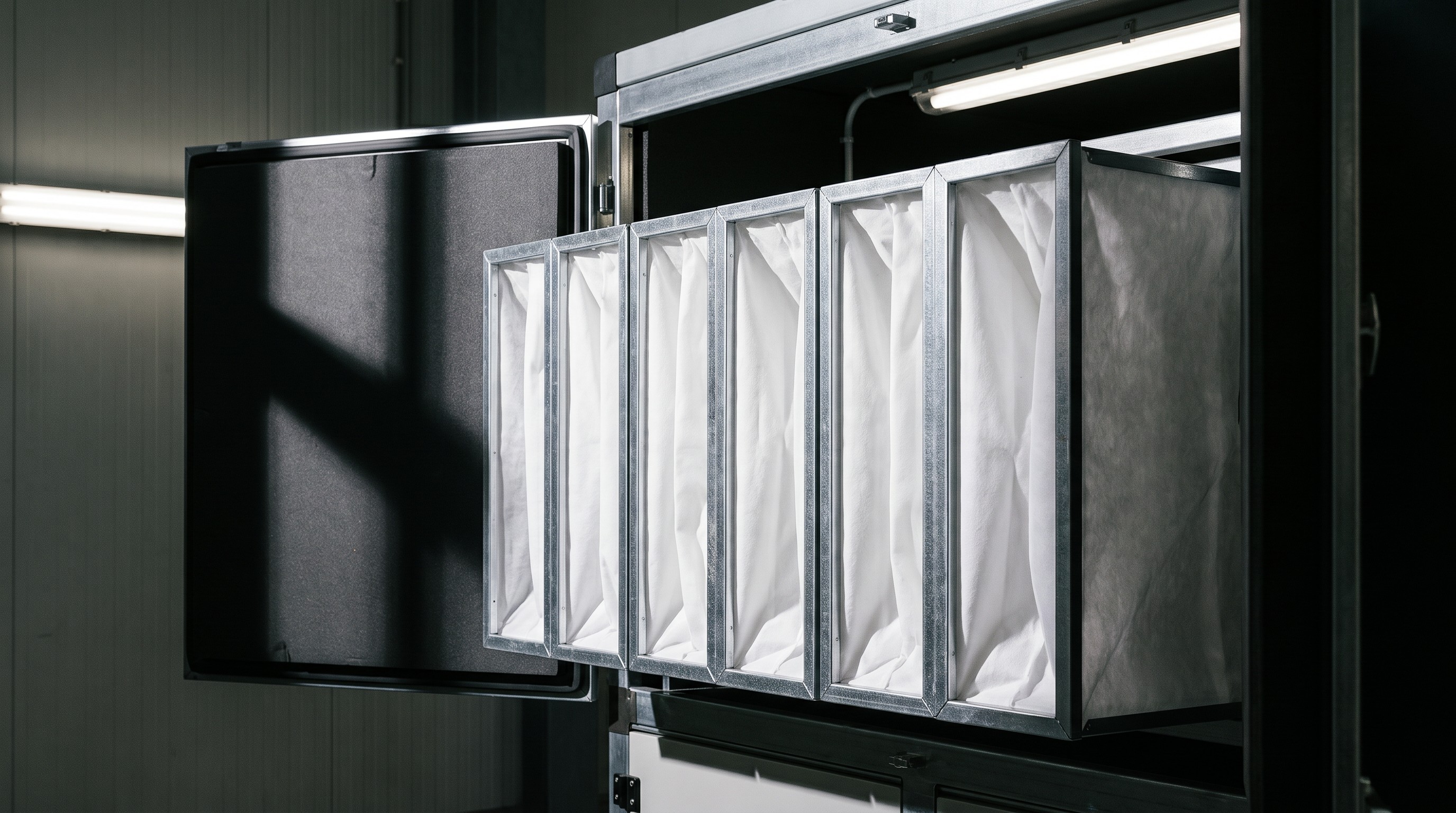

• Вторая ступень защищает людей и технологию. Карманный фильтр держит больше пыли и дольше работает между заменами.
• Третья ступень — для чистых помещений: HEPA на выходе из установки.

В установках FERC применяются фильтры от G4 до H11: первая ступень обычно панельная, последующие карманные, финальная — HEPA, если так требует проект. Фильтры — белорусского производства, компании «Влатекс Групп»: замена доступна без импортных сроков поставки.

Байпас: фильтр есть, а воздух идёт мимо

Даже хороший фильтр бесполезен, если воздух обходит его по периметру рамки. В EN 1886 это отдельный показатель — байпас фильтра, и для высоких классов очистки он критичен.

В FERC фильтр в корпусе фиксируется прижимами, а байпас исключает дополнительный слой уплотнителя по периметру. Фильтры меняются со стороны обслуживания без разборки соседних секций.

Перепад давления: на что считать вентилятор

По мере загрязнения сопротивление фильтра растёт в несколько раз. Если вентилятор подобран по чистому фильтру, к концу срока службы расход воздуха просядет ниже проектного.

Поэтому FERC всегда считает сеть на максимальное загрязнение фильтров: установка выдаёт проектный расход и с чистым, и с грязным фильтром, а частотный преобразователь снимает лишний напор в начале.

Когда менять фильтр

Не по календарю, а по перепаду давления. В установках FERC на каждой ступени в стандарте стоит реле перепада давления, и сигнал выведен в автоматику: на пульте видно, что фильтр пора менять.

Признаки того, что замену пропустили:

• расход воздуха упал, в помещении душно;
• вентилятор работает на пределе частоты;
• на теплообменнике за фильтром виден слой пыли — значит, фильтр прорвало или есть байпас.

Укажите в опросном листе классы фильтрации по проекту — FERC подберёт ступени и посчитает вентилятор с учётом загрязнения.

Обсудить статью и задать вопрос инженерам FERC можно в Telegram-чате проектировщиков ЭКСПЕРТЫ ОВ/ОВиК.
